Обзор гобо-проектора

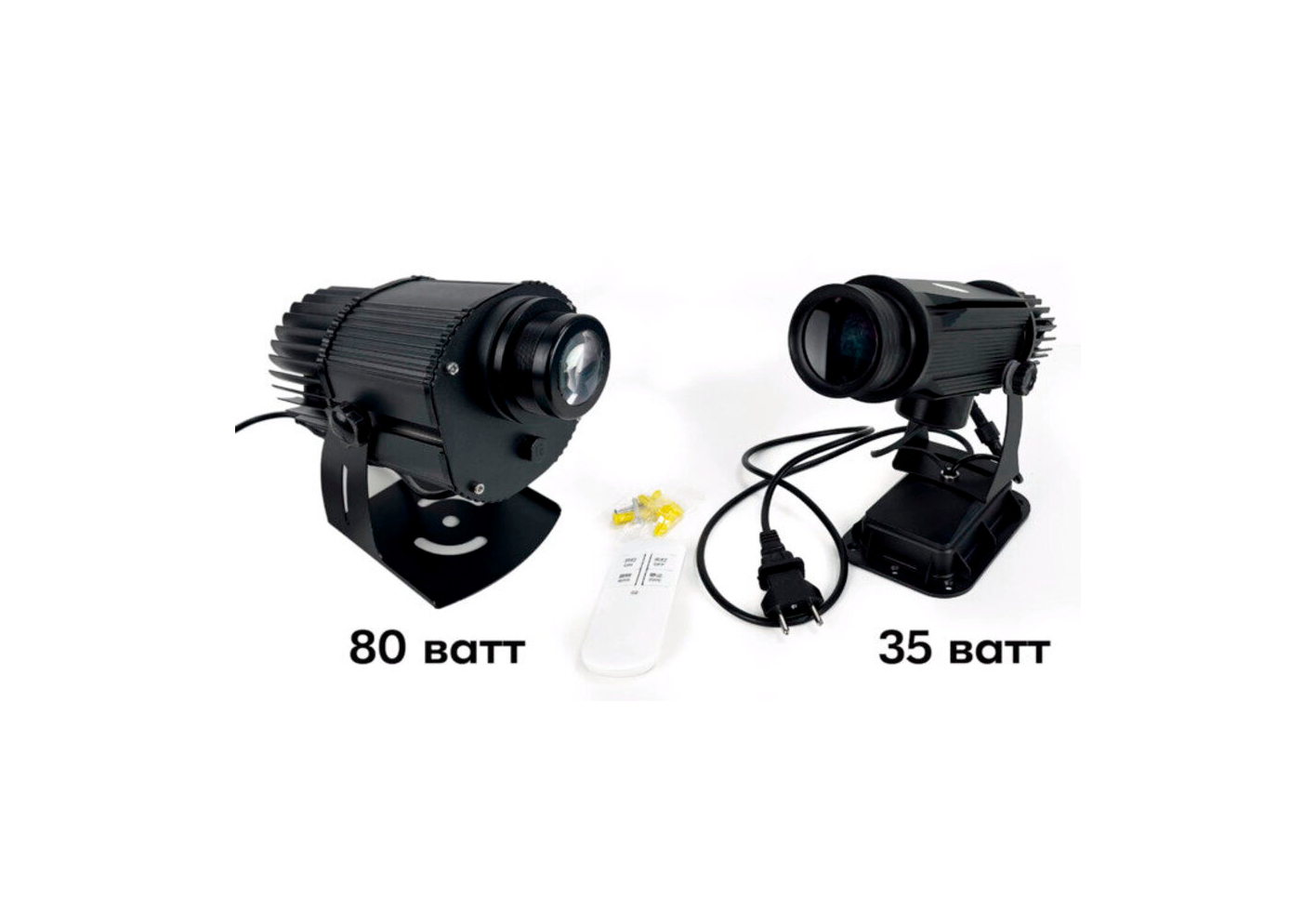

В этой статье мы хотим рассказать о гобо-проекторах мощностью: 35 и 80 Ватт.
Технические характеристики гобо-проектора
Ниже представлены характеристики для каждого из режимов:
Гобо-проектор на 35 Ватт
Яркость - 4500 Кельвин
Расстояние до 6 метров
Диаметр свечения - до 1.8 метра
Диаметр матрицы - 38 мм
Гобо-проектор на 80 ватт
Яркость - 5500 Кельвин
Расстояние до 10 метров
Диаметр свечения - до 2.5 метра
Диаметр матрицы - 38 мм
Оба гобо-проектора имеют корпус со степенью влагозащищенности IP65.
Класс IP65 означает следующее:
6 – абсолютная защита от попадания пыли;
5 – надежная защита от водяных струй под любым углом и с небольшим давлением.
Влагозащищенность светильника IP65 позволяет использовать его вблизи источников воды.

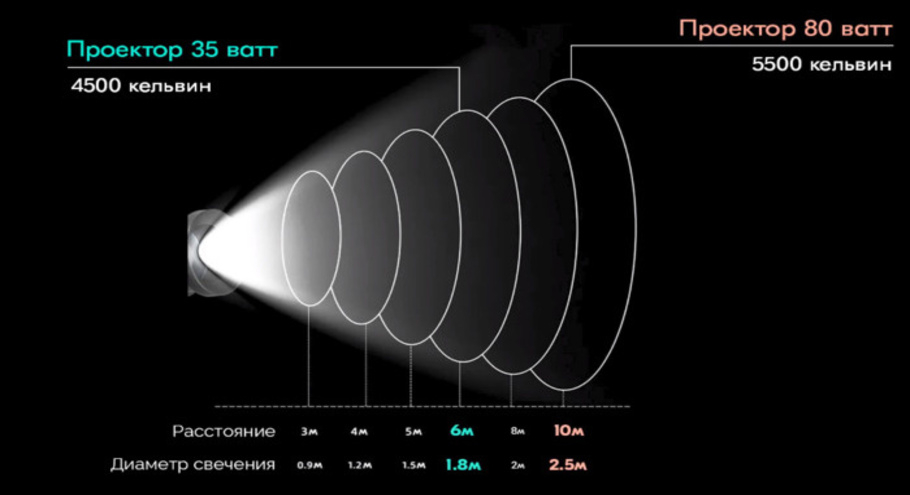

На фото ниже представлены технические характеристики гобо-проектора.

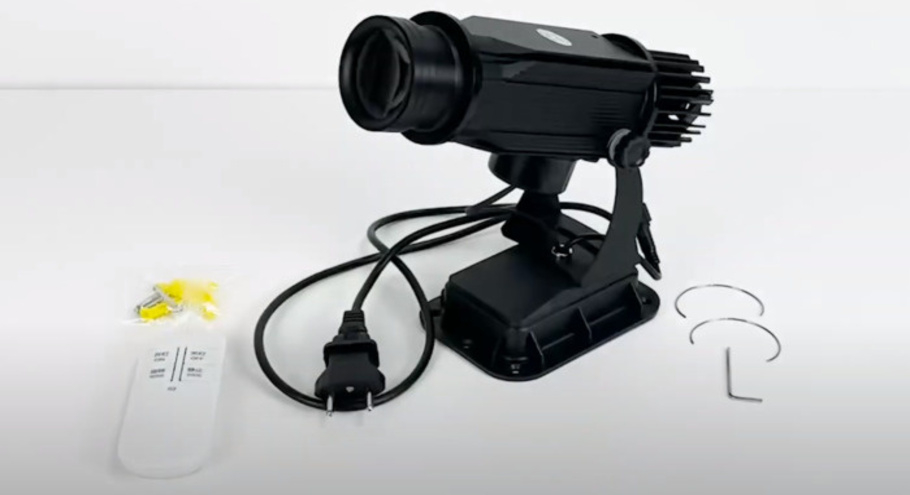

Комплектация гобо-проектора
Два дополнительных стопорных кольца
Блок питания с отверстиями для крепления
Пульт управления
Регулировочные винты
Шестигранный ключ
Установка матрицы на гобо-проектор мощностью 35 Ватт

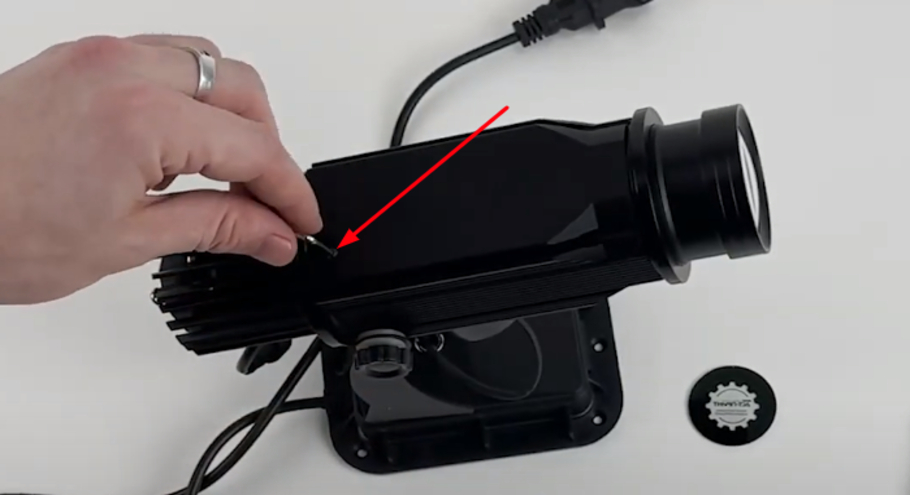

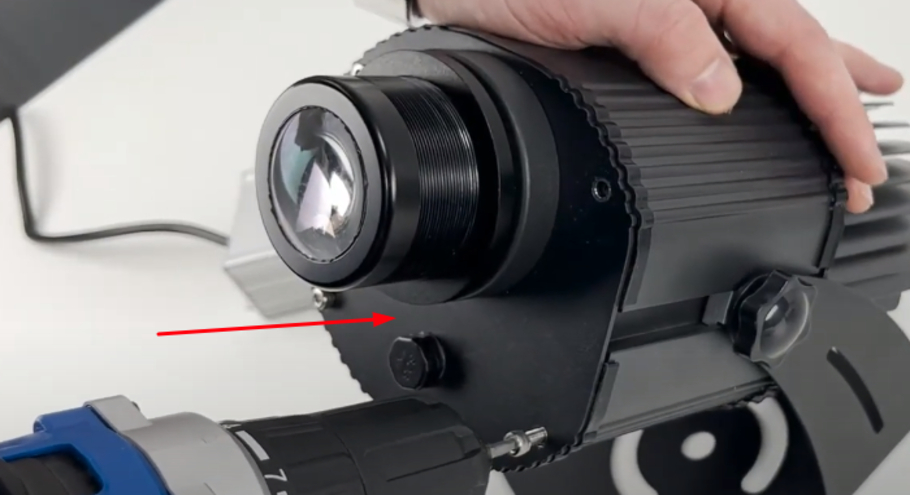

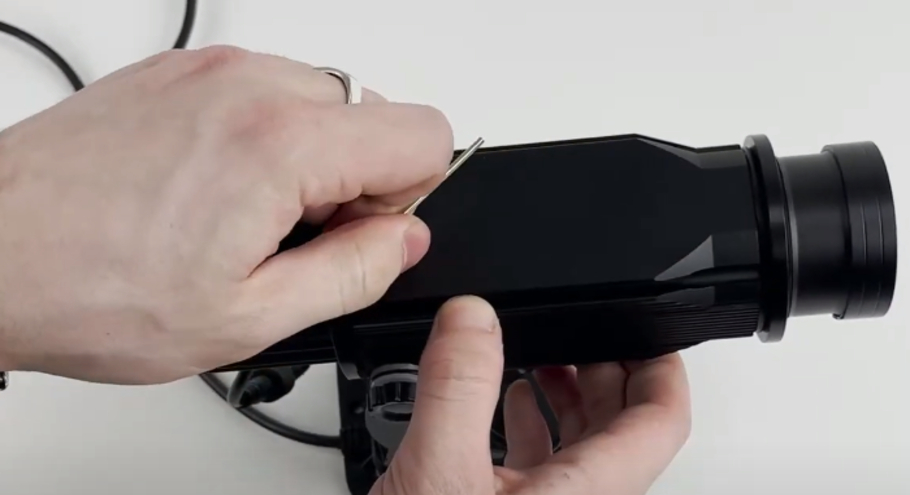

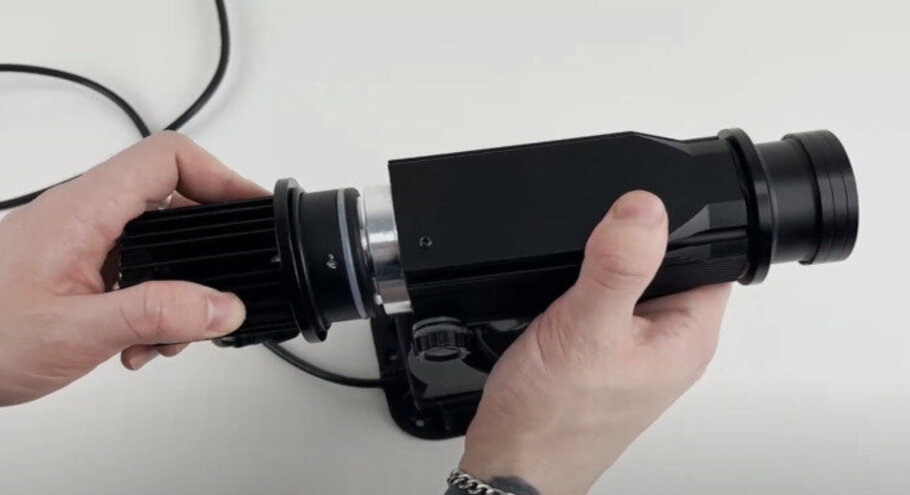

С помощью шестигранного ключа, прилагаемого в комплекте, выкручиваем фиксирующий винт (показано на первом фото в блоке ниже). Разъединяем две половины корпуса (показано на втором фото в блоке ниже).

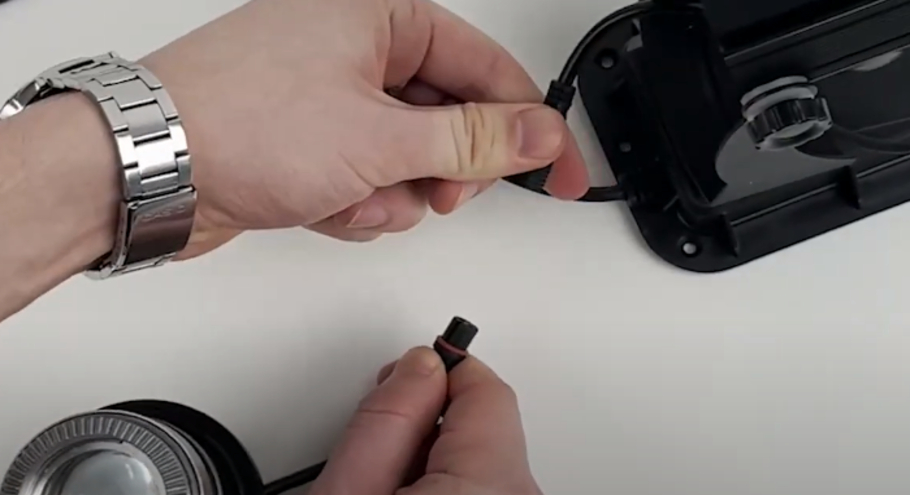

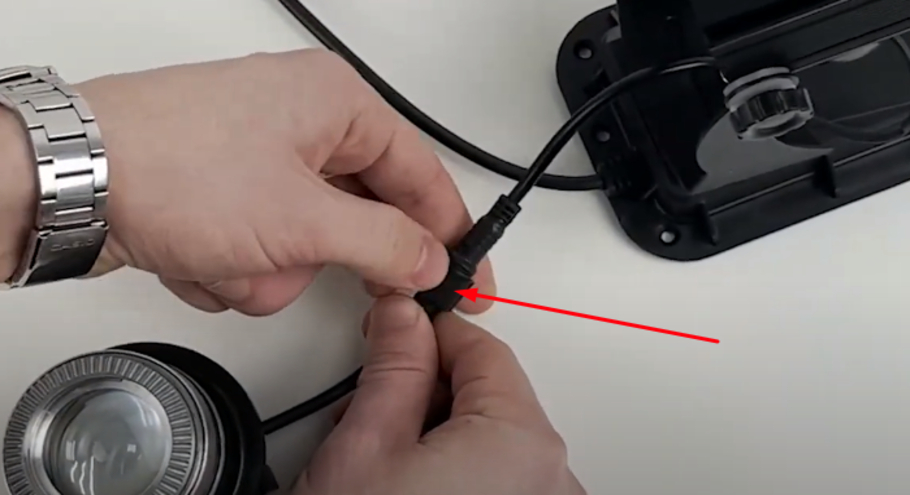

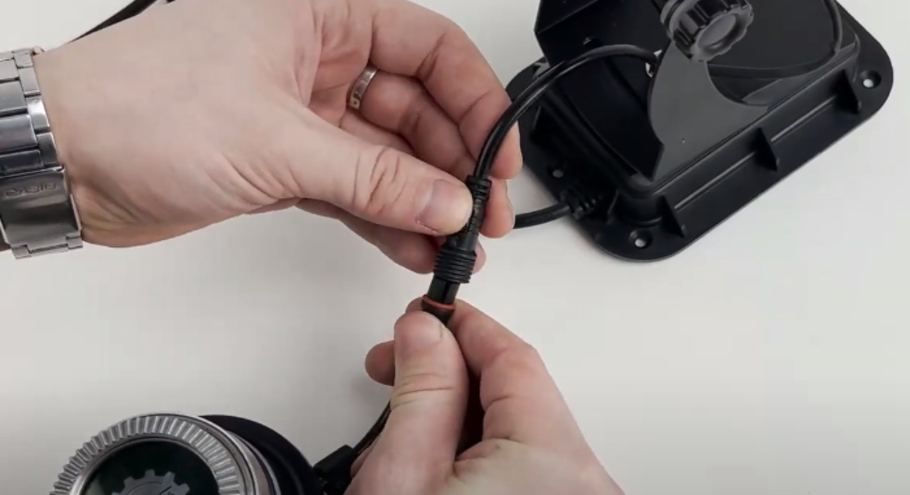

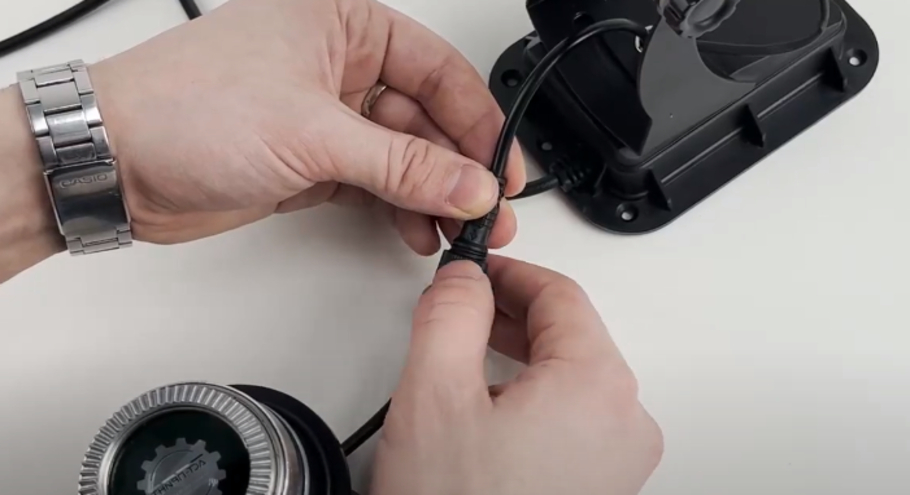

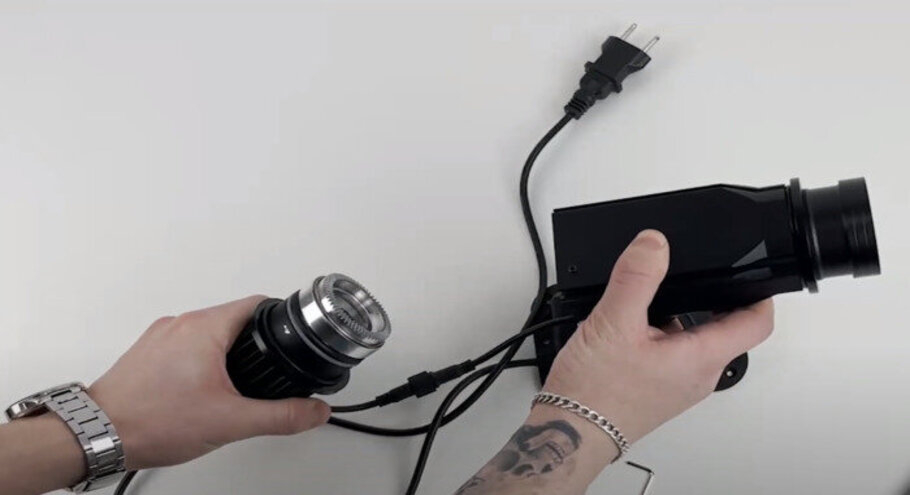

На проводе к блоку питания против часовой стрелки выкручиваем фиксатор (он показан на третьем фото в блоке ниже). Разъединяем провод (показано на четвертом фото в блоке ниже). Разъем провода имеет специальную форму, предотвращающую неправильное подключение.

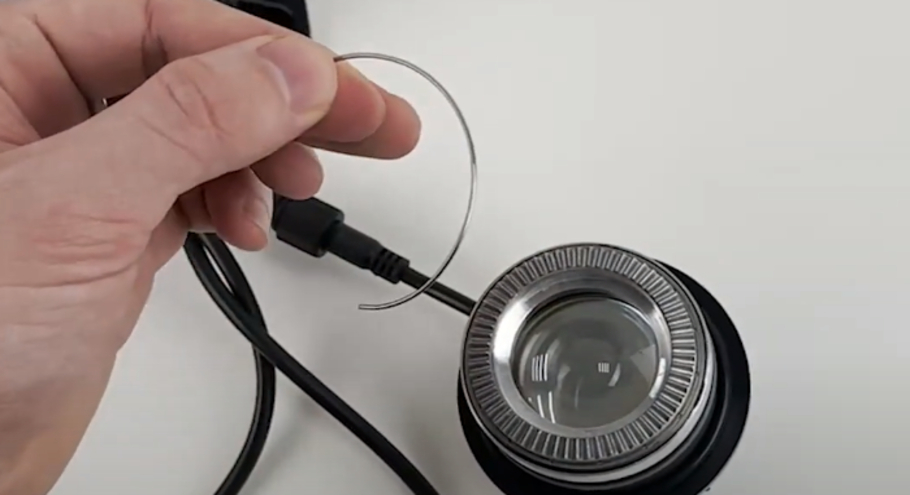

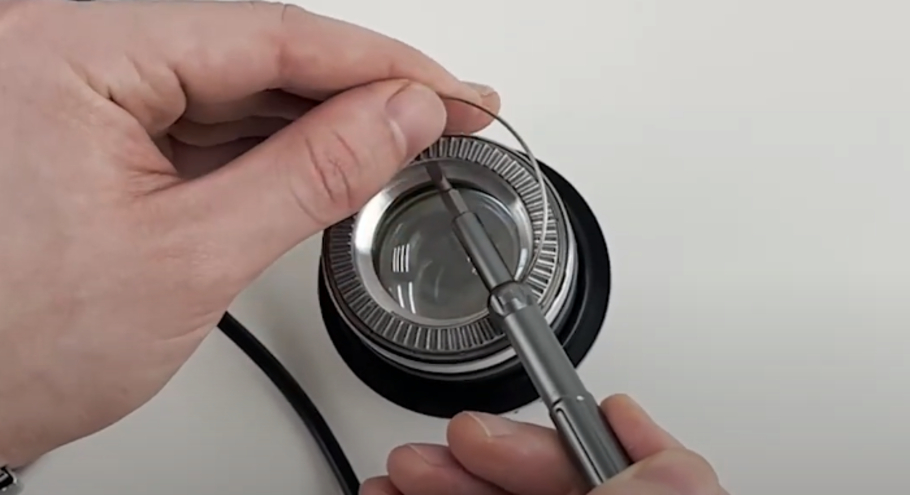

Аккуратно извлекаем стопорное кольцо.
❗ При извлечении стопорного кольца нужно быть аккуратным, т.к. оно находится в сжатом состоянии и при его снятии может выскочить.

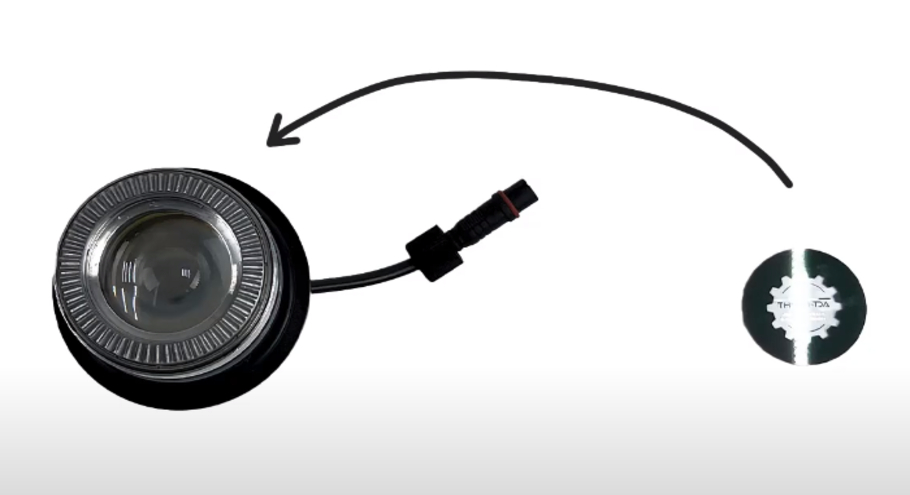

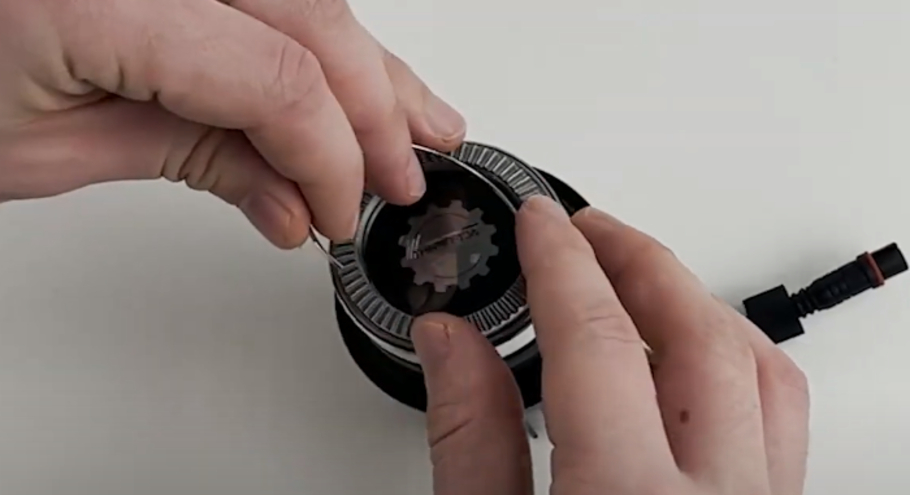

❗ Матрица устанавливается лицевой стороной вовнутрь. В противном случае мы получим зеркальное изображение.
Далее собираем все в обратном порядке:

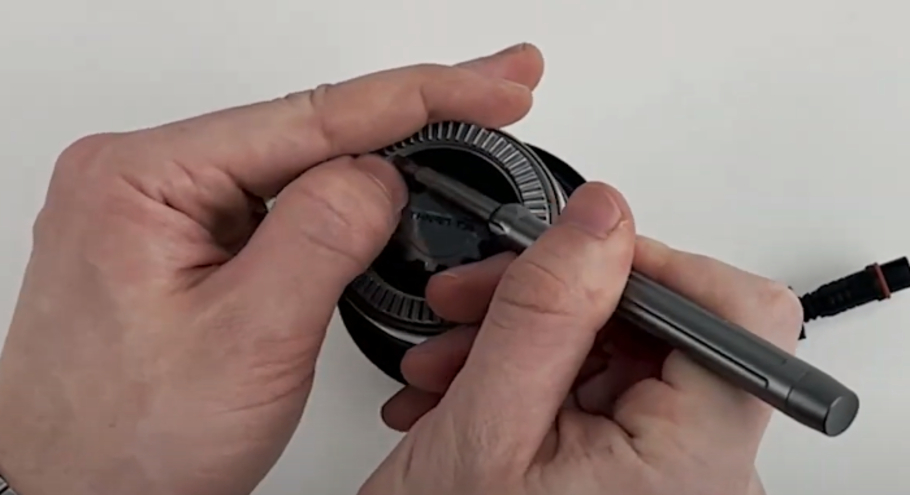

устанавливаем и закрепляем стопорное кольцо
соединяем разъем на проводе, идущем к блоку питания
по часовой стрелке закручиваем фиксатор на разъеме
соединяем две половины корпуса
с помощью шестигранного ключа закручиваем фиксирующий винт
Установка матрицы на гобо-проектор мощностью 80 Ватт

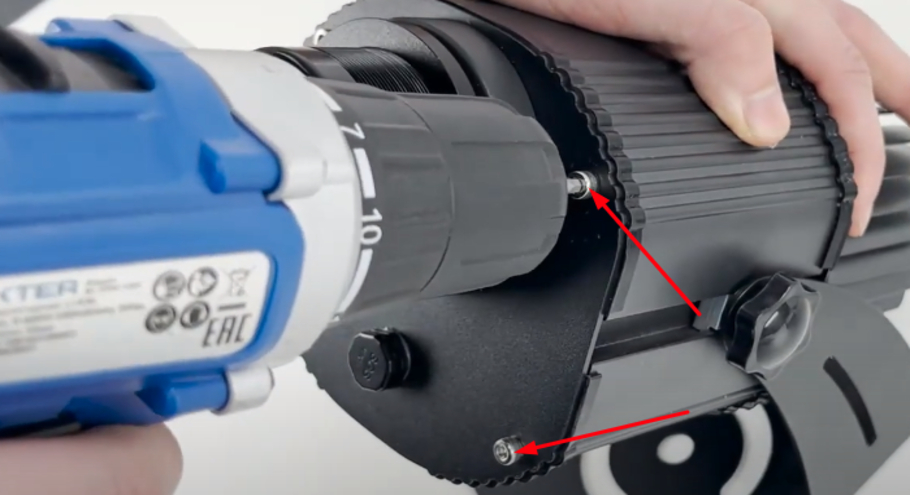

Установка матрицы на гобо-проектор мощностью 80 Ватт происходит практически аналогично. Отличается лишь способ разборки корпуса устройства. Понадобится выкрутить винты и снять крышку с объективом.
По аналогии с описанным ранее процессом на примере гобо-проектора мощностью 35 Ватт производим следующие действия:
снимаем стопорное кольцо
устанавливаем матрицу лицевой стороной вовнутрь
возвращаем стопорное кольцо на место
устанавливаем крышку с объективом
закручиваем винты.
Настройка фокуса гобо-проектора

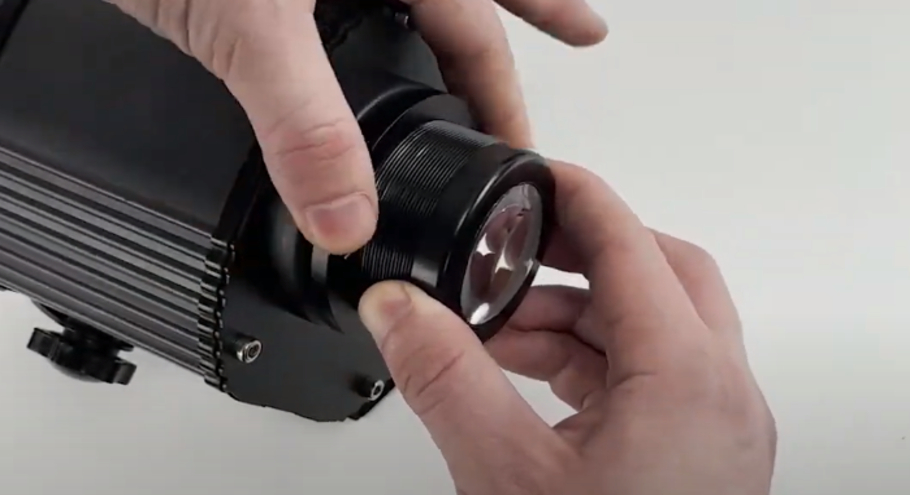

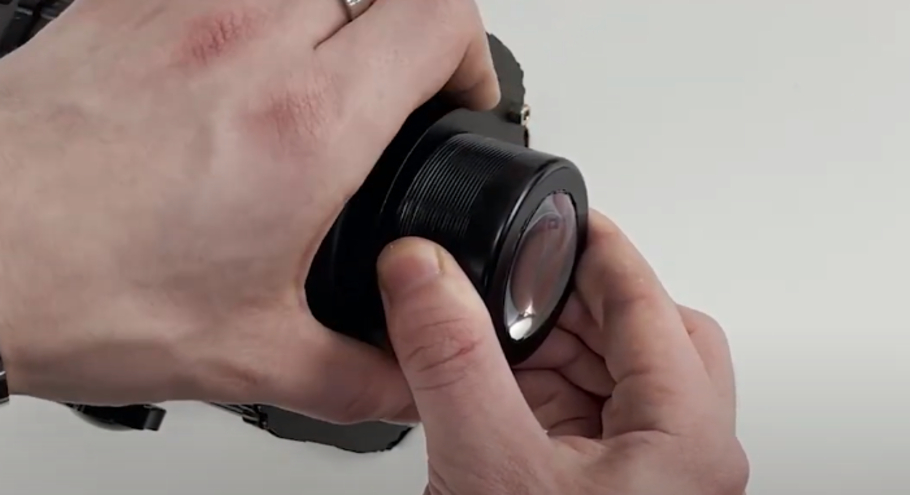

Включаем гобо-проектор с помощью пульта. Ослабляем стопорное кольцо на объективе, прокрутив его против часовой стрелки. После этого появляется возможность вращать объектив и настраивать четкость картинки.
После настройки фокуса закручиваем стопорное кольцо обратно по часовой стрелке.
Работа гобо-проектора
Гобо-проектор работает в двух положениях:
Статичное. В этом случае изображение неподвижно.
Динамичное. Изображение вращается по часовой стрелке.
Режимы переключаются с помощью пульта.
При изготовлении матрицы необходимо сообщить, на каком расстоянии будет установлен проектор и желаемый диаметр свечения. Иначе может получиться так, что при установке проектора диаметр свечения будет слишком маленький или, наоборот, большой и вследствие чего размытый.
