Инструкция по установке дверных ручек

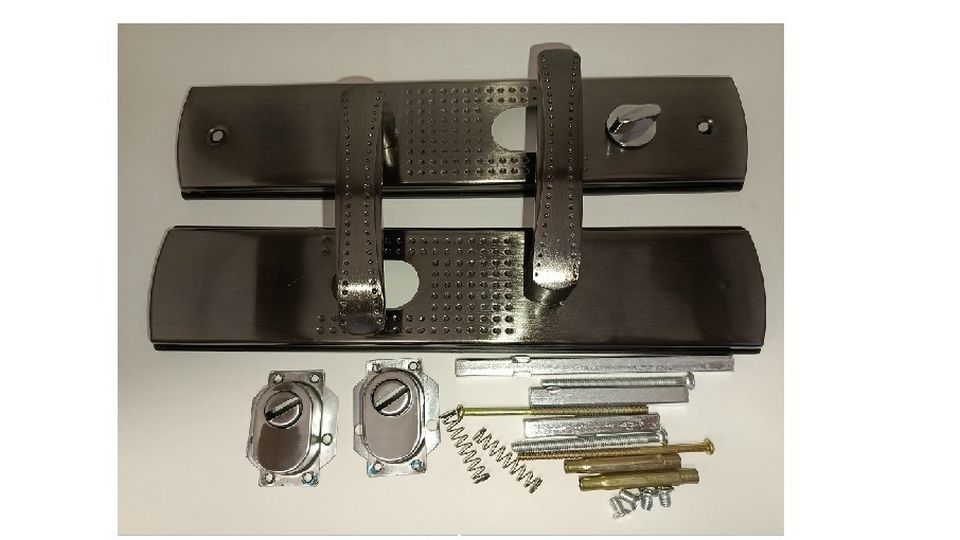

Общее фото:
Комплектация.

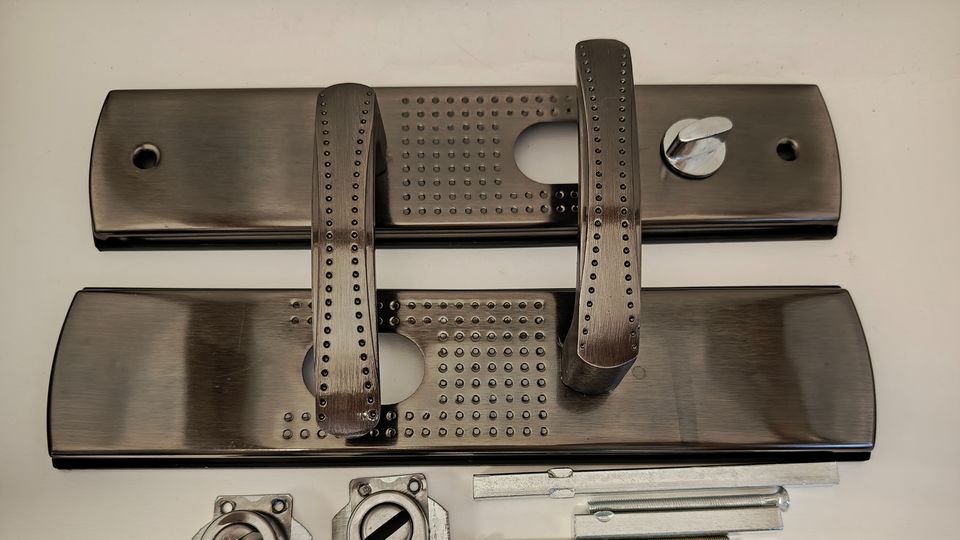

1) Ручки на планке:

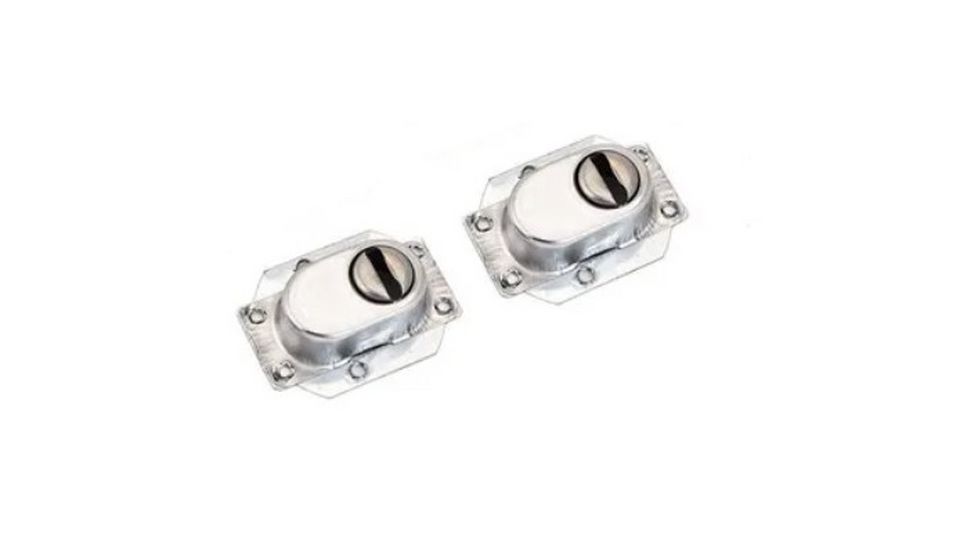

2) Накладки на ЦМС (Цилиндровый механизм секретности):

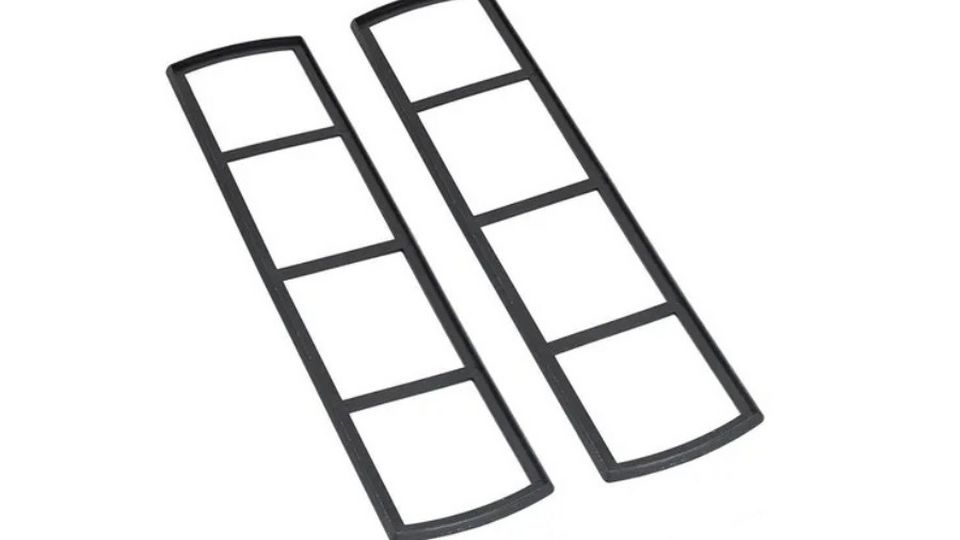

3) Уплонитель:

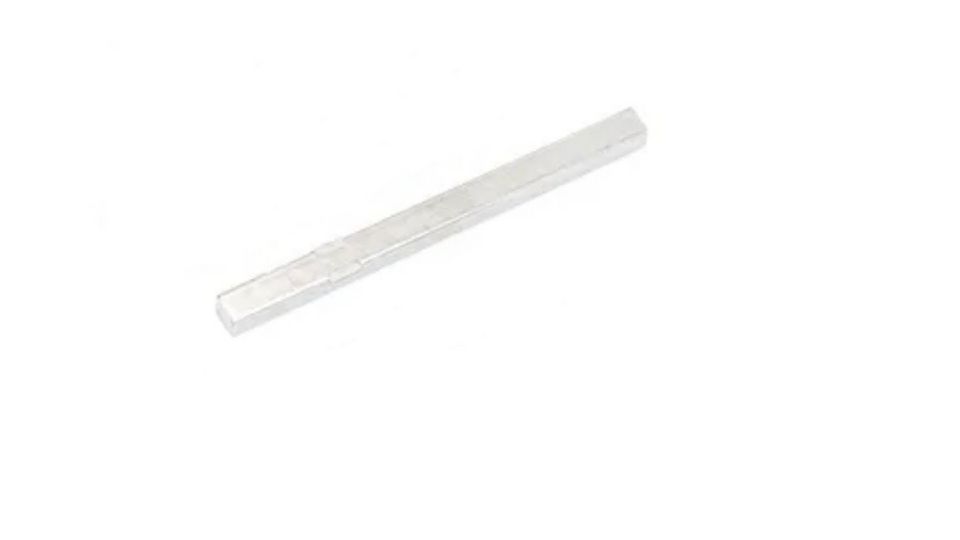

4) Квадрат 8*8 120 мм. (длинный):

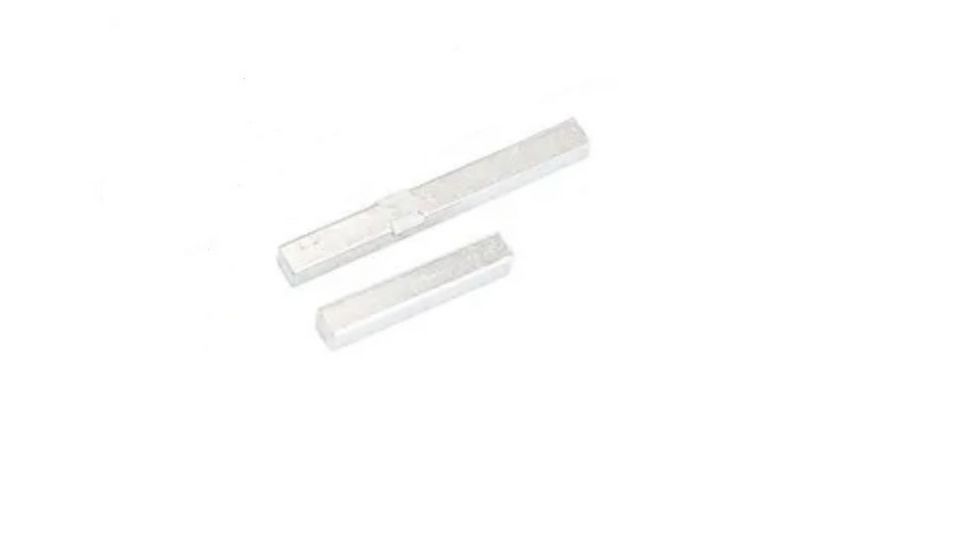

5) Квадраты 8*8: 68 мм. и 50 мм. Короткие:

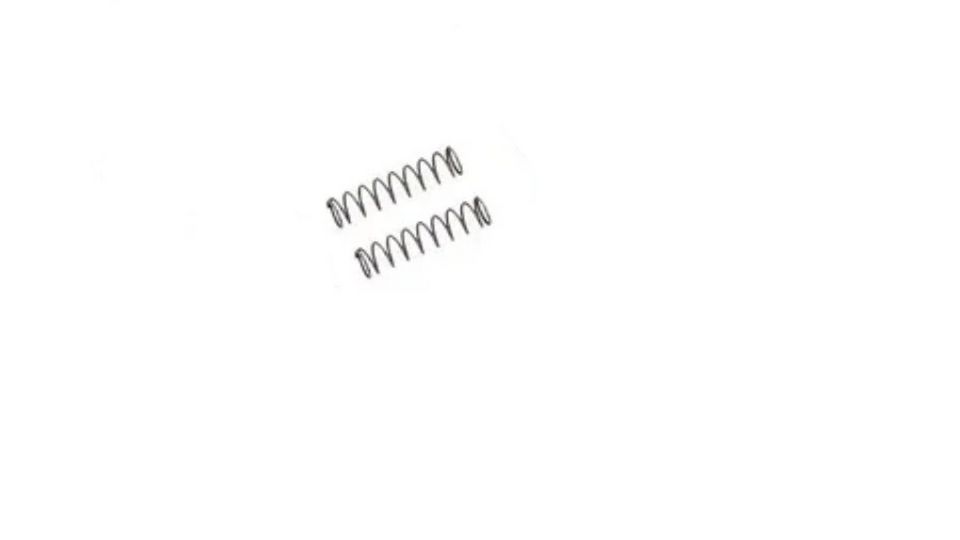

6) Пружины:
7) Стопорные винты:

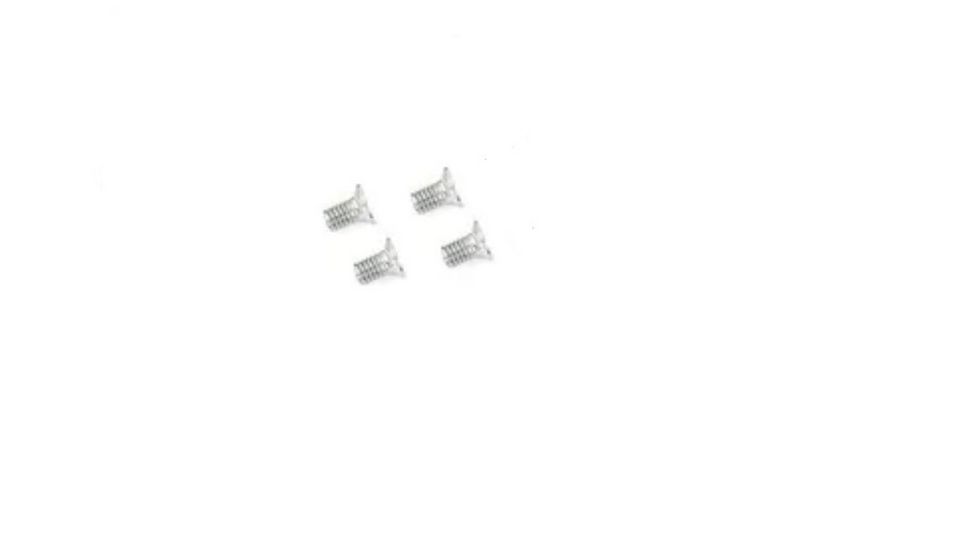

8) Винты для крепления накладок на ЦМС:

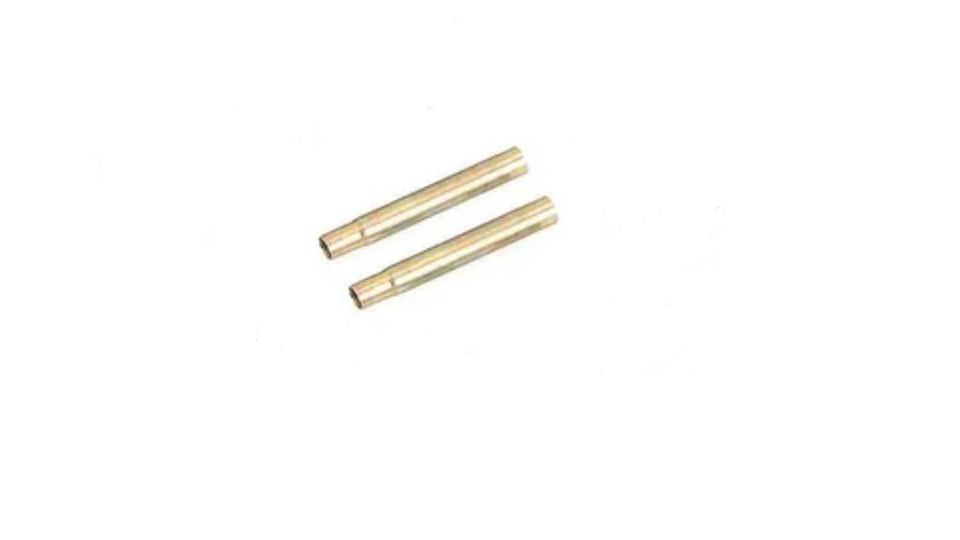

9) Соединительные муфты:

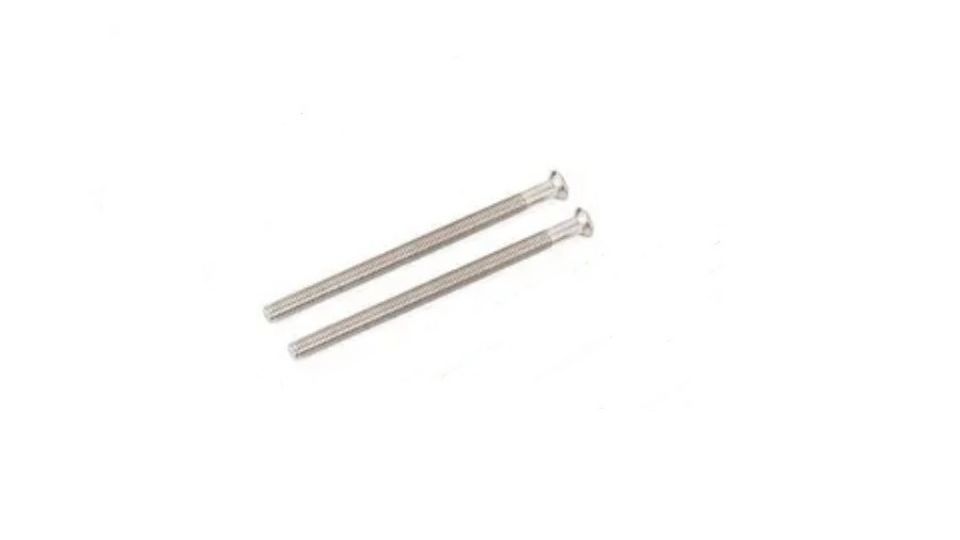

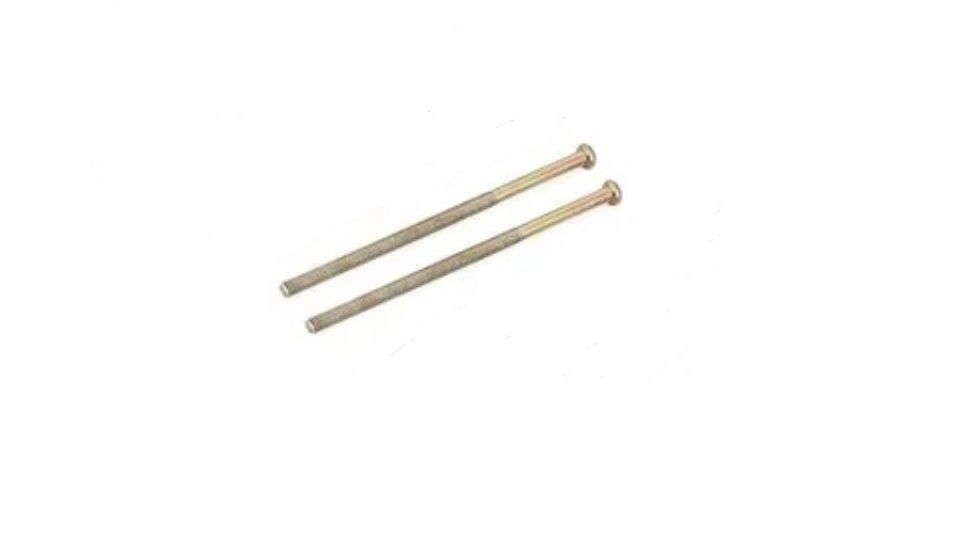

10) Стяжные винты:
Пошагова инструкция:

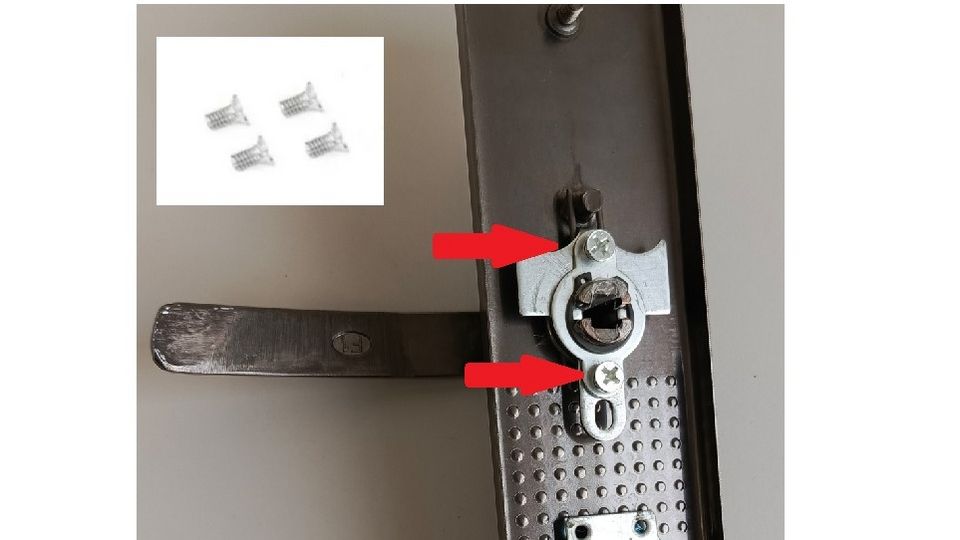

1) Выберите нужное положение ручки в зависимости от направления открывания дверия и зафиксируйте ограничитель стопорным винтом.

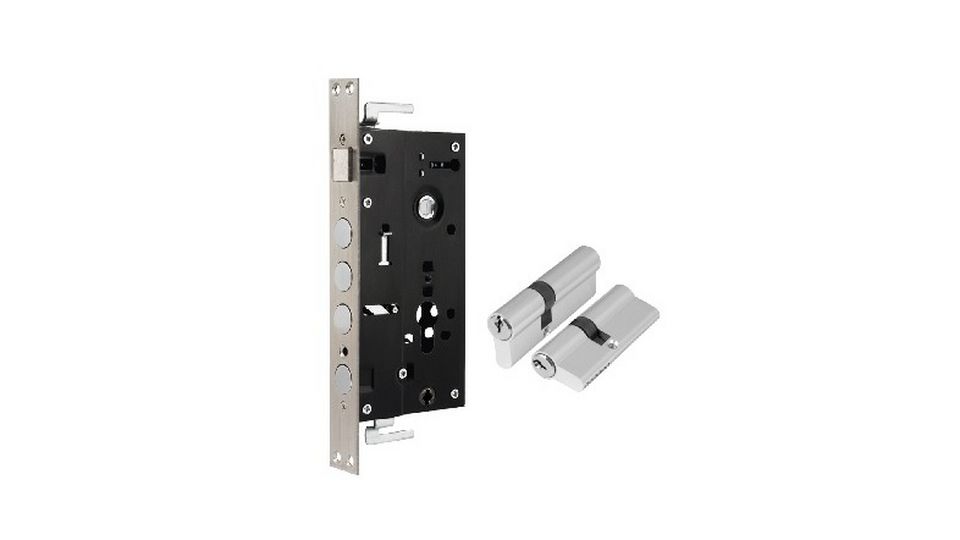

2) Установите замок и цилиндровый механизм секретности (далее - ЦМС) в дверь.

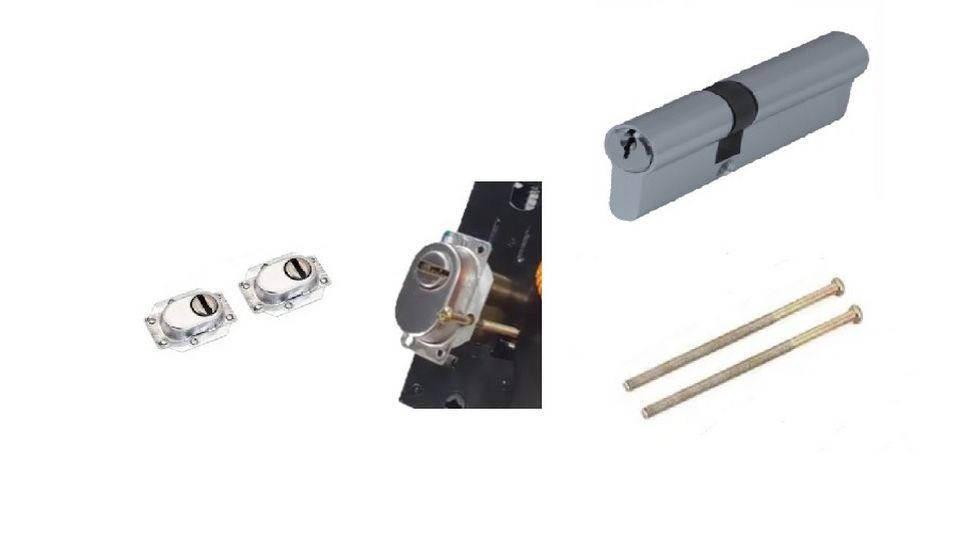

3) Установите накладки на ЦМС и зафиксируйте их винтами:
4) Установка квадратов.

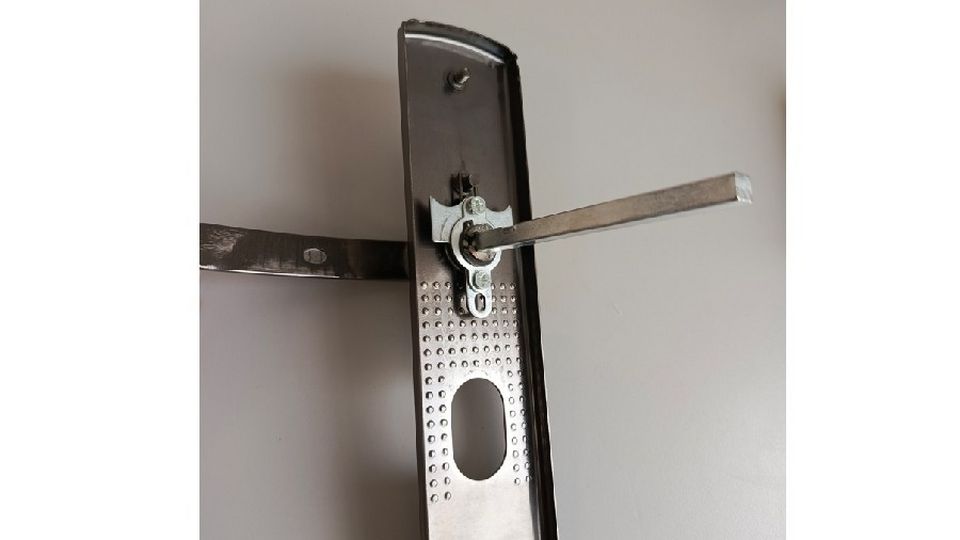

4.1) Для обычных замков БЕЗ автоматического закрывания (поднятием ручки вверх) - установите квадрат 120 мм. (длинный) в отверстие ручки, следом установите уплотнители.
При такой установке, короткие 2 квадрата и пружины, которые идут в комплекте, не понадобятся.

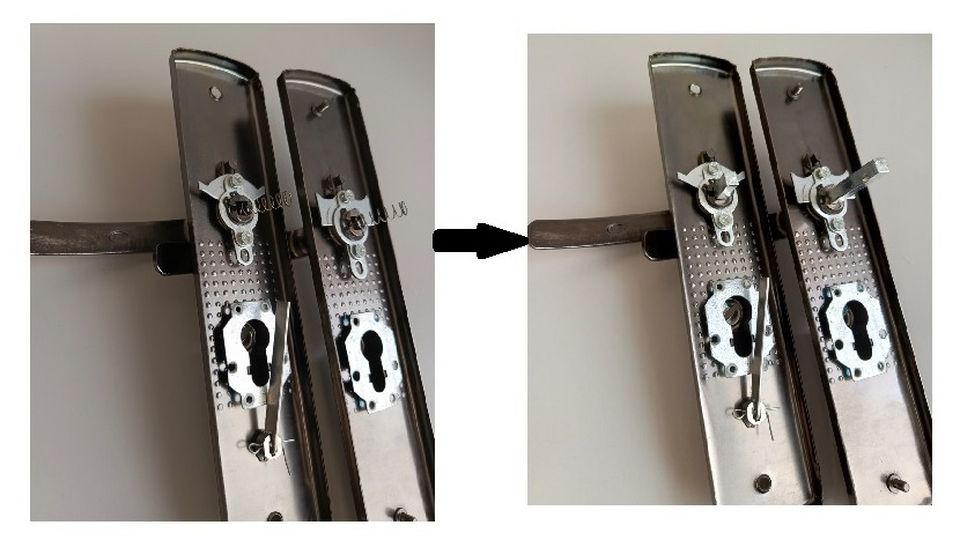

4.2) Для замков с автоматическим запиранием, для начала установите пружины в отверстия ручек, далее в эти отверстия необходимо установить 2 коротких квадрата - 68 и 50 мм.

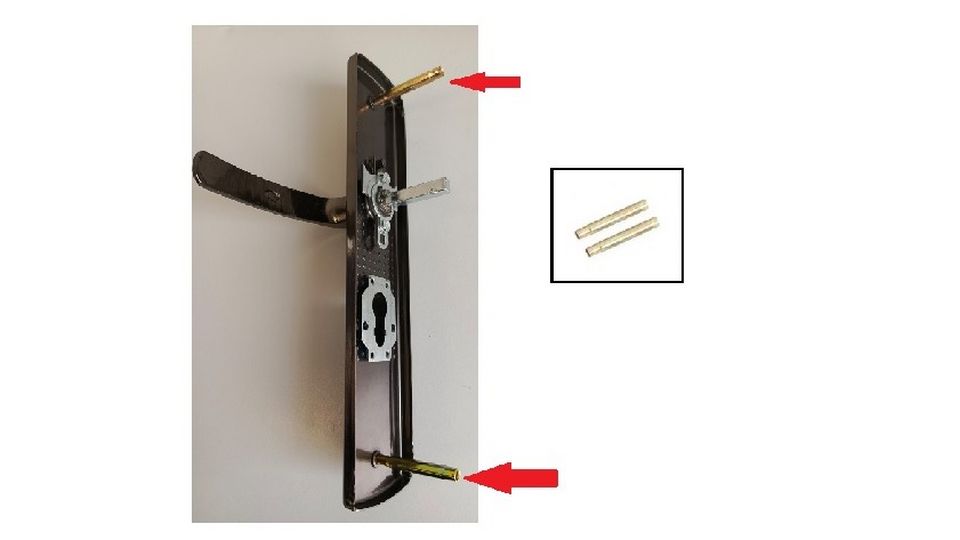

5) Устанофите муфты:

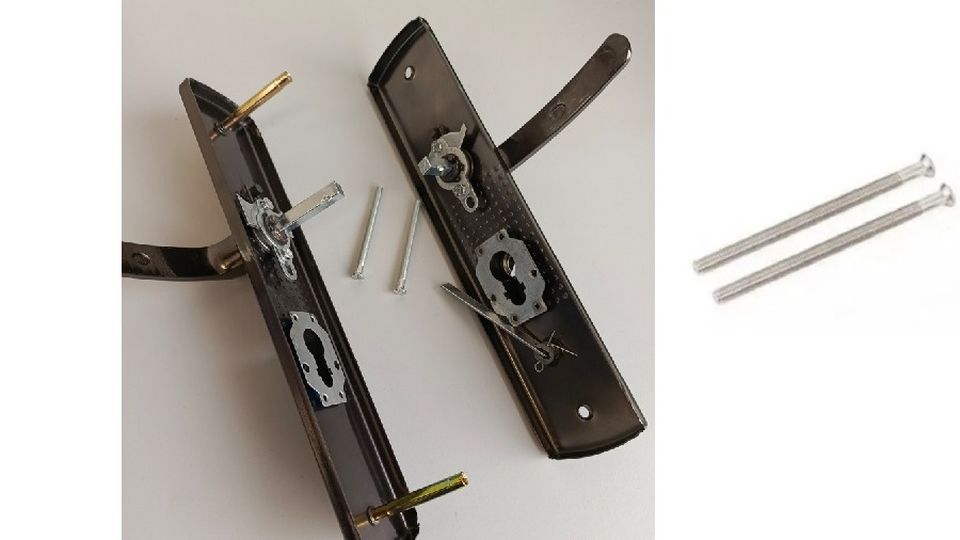

6) Зафиксируйте планки с ручками на двери стяжными винтами:

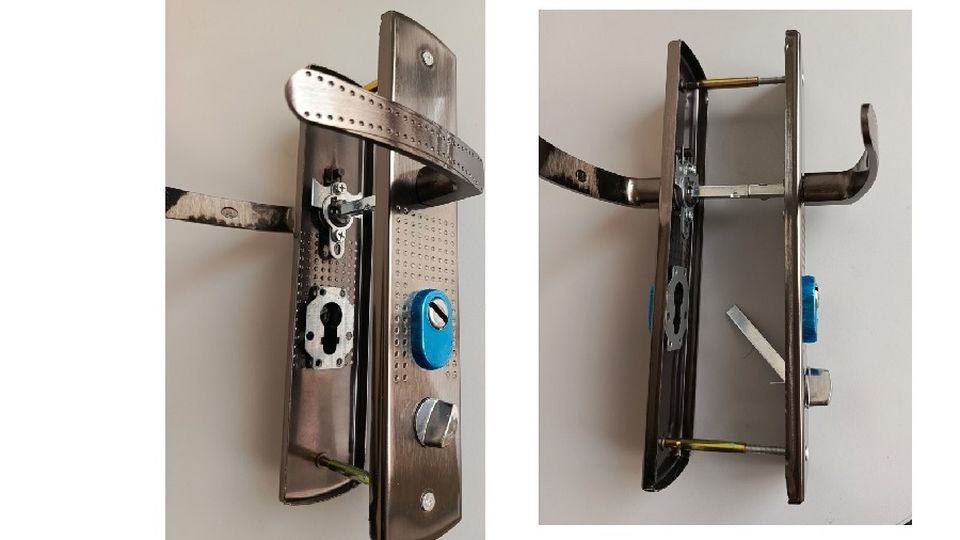

По итогу должен получиться результат:
